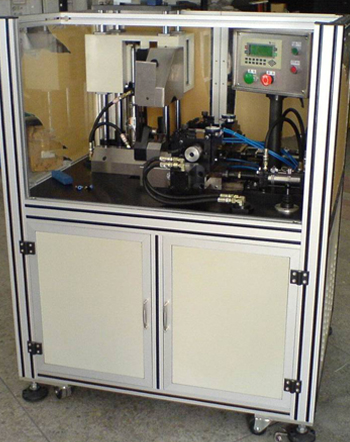

产品结构特点

本机专门为大型交直流电机的换向器车削而设计，伺服电机驱动，

精密全油压驱动压臂、进刀、车削动作.对换向器进行精密加工

，丝毫不受外界干扰，性能极为稳定，标配双刀,吸尘,清屑装置。

适用范围

大型交直流电机的换向器车削

规格

1.转子外径：φ20～φ100mm

2.轴    径：φ5～φ25mm

3.轴    长：50～350mm

4.加工长度：45mm

5.粗车削量：Max 0.5mm

6.精车削量：Min 0.01mm

7.真 圆 度：0.003mm /MIN

8.平行度：0.005mm/MIN

9.粗糙度：Ra0.3μm/MIN

10.转    速：无段变速（0-3000RPM）

11.传 动 源：400W伺服马达

12.动 力 源：全油压

13.电气控制：PLC加人机界面

14.附属设备：吸尘器 自动取放料

15.电    源：AC380V 10A 3.5KW

16.外形尺寸：1200L*900W*1300Hmm
