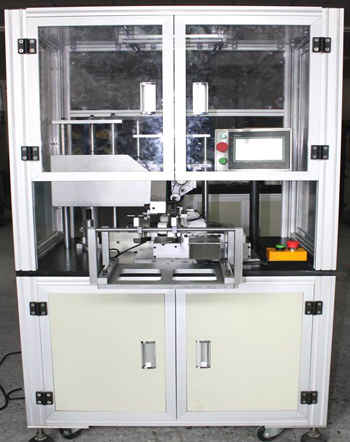

产品结构特点

本机采用三轴系统,转动、进刀、车削皆由高精度伺服系统控制。车削与转动采用CNC联动技术,对换向器刀纹的

一致性,稳定性提供可靠的支持。对传统的车削工艺可作标准量化控制,对产品的质量控制起到了关键性的作用,另

外标配自动送料器、吸尘器、铜屑清扫,可连接自动平衡机,高效低成本。

适用范围

中小型转子换向器的精密车削

规格

1.转子外径:φ20~φ100mm

2.轴    径:φ5~φ20mm

3.轴    长:50~250mm

4.加工长度:40mm

5.粗车削量:Max 0.1mm

6.精车削量:Min 0.01mm

7.真 圆 度:0.003mm

8.同 心 度:0.005mm

9.粗糙度:Ra0.3μm/MIN

10.转    速:0-3000RPM

11.传 动 源:400W伺服马达

12.动 力 源:气压

13.治    具:金刚石V型治具

14.电气控制:PLC

15.附属设备:动力集屑吸尘器自动取放料

16.电    源:AC220V 5A 1KW

17.外形尺寸:

18.重    量:700kg
