产品结构特点

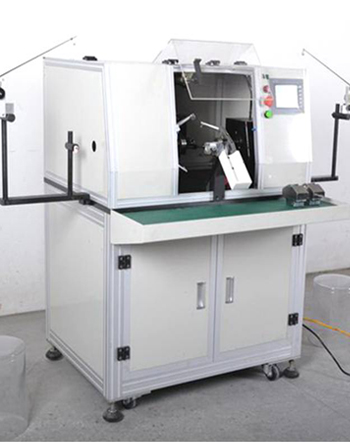

本机使用高性能三轴伺服系统:定位、勾线、换槽、绕

线，皆由机器高速、精确、自动完成。适合少量多样

品种的电机转子绕线，具有以下优点：

触摸屏控制，参数调整量少，故障自动报警。机械

结构及治具简单、便捷，机种切换简便、高效。

适用范围

勾式整流子电枢的绕制

规格

1.适绕线径：A:0.08-0.6mm B:0.5-1.2mm

2.转子直径：A:20-55mm    B:20-85mm

3.转子积厚：A:10-80mm    B:10-130mm

4.整流子直径：18-50mm

5.转子勾数：8.10.12.16.20.24.36勾

6.绕线方式：缠颈/直勾

7.转    速：A:0-3000RPM   B:0-1500RPM

8.效    率：12勾60匝28S/1PCS

9.控制模式 ：程控加触摸屏系统

10.空气压力：4-6kg/cm²

11.电   源：220V 2φ2KW

12.外形尺寸：1200L×1150w×1400Hmm

13.重   量：700kg
